Настройка на приемное устройство спутникового сигнала


Для нормального приема всех программ DVB-карта должна быть настроена на приемное устройство.

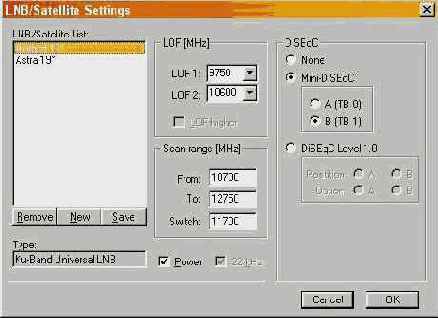

Для того, чтобы произвести настройку, выберите диалоговое окно LNB/Satellite Setup (Настройка связи со спутником/конвертором).





Кнопки этого диалогового окна позволяют управлять следующими функциями или экранами:

LNB/Satellite List (Список конверторов (LNB)/спутников)

Содержит список символических имен конверторов или положений спутников. Каждая позиция в списке имеет индивидуальные свойства. Если вы выберете одну из позиций в этом списке, ее свойства отображаются в диалоговом окне и могут быть изменены.

  Remove

Убирает выбранный конвертор из списка.

  New

Создает новый конвертор. Вы можете ввести символическое имя и тип.

  Save

Присваивает текущие свойства выбранному конвертор.

LOF (Local Oscillator Frequency, Частота локального осциллятора)



Транспондерные частоты обычных телевизионных спутников очень часто лежат в диапазоне частот от 10 ГГц и выше. Потери в коаксиальных кабелях при передаче СВЧ-сигналов очень велики, поэтому производится перенос диапазона в область более низких частот внутри LNB (Low Noise Block Converter – малошумящий блок-конвертор или просто конвертор). Такая частота называется нижней частотой сдвига (low offset frequency, LOF, от 950 до 2150 МГц). Это входной диапазон частот цифровых спутниковых приемников; такой же входной диапазон и у DVB-карты. LOF – это множитель, входная частота конвертируется. DVB-карта использует это значение для отображения реальных входных частот во время поиска. Множитель LOF индицируется на самой строчке, соответствующей конвертору. Универсальные цифровые конверторы имеют две частоты сдвига, одна для нижнего диапазона

(11 ГГц band) и одна для верхнего диапазона (12 ГГц). Переключение между этими диапазонами происходит посредством сигнала 22 кГц. Если вы поменяете значения частот сдвига, то частоты переключения, отображаемые в колонке Search Range (Диапазон поиска) также изменятся.

LOF 1

LOF 1 – нижняя частота сдвига (для нижнего диапазона универсальных конверторов).


LOF 2

LOF 2 – верхняя частота сдвига (для верхнего диапазона универсальных конверторов).

LOF higher

Задает частоту сдвига выше входного диапазона частот. Это обычная ситуация, например, для конверторов CBand.

Входная частота сигнала со спутника определяется как разность входной частоты и частоты сдвига.

Диапазон сканирования

From (От)

Нижняя граница диапазона принимаемых частот. Определяется установками частоты сдвига.

Если известно, что спутник передает DVB-программы на более высокой частоте, вы можете ввести в это поле большее значение, тогда поиск будет выполняться быстрее.

To (До)

Верхняя граница диапазона принимаемых частот. Определяется установками частоты сдвига.

Если известно, что на более высоких частотах спутникового вещания уже нет, вы можете ввести в это поле меньшее значение, тогда поиск будет выполняться быстрее.

Switch (Переключение)

Задает частоту переключения между нижним и верхним диапазонами (посредством сигнала 22 кГц) для универсальных конверторов.

Power (Питание)

Определяет, должно ли быть включено питание конвертора. Эта опция всегда должна быть выбрана.

22 kHz

Определяет, должен ли сигнал 22 кГц подаваться на конвертор. Для универсальных конверторов это происходит автоматически, в зависимости от выбранной частоты.

DiSEqC

Параметры DiSEqC (Digital Satellite Equipment Control, управление цифровым спутниковым оборудованием) имеют значение только в том случае, если DVB-карта соединена со спутниковым приемным устройством, способным принимать сигналы с различных спутников, и комбинация сигналов от разных антенн производится засчет мультиплексора DiSEqC.

None

Если DVB-карта непосредственно подключена к одной антенне, принимающей только один спутник.

Mini-DiSEqC

Если DVB-карта подключена к блоку переключения с функцией "Tone Burst Control” ("Управление тоновыми импульсами") (также называемой "Mini-DiSEqC" или "Simple DiSEqC” – "Обычный DiSEqS"). В этом случае вы можете выбрать один из двух спутников.

DiSEqC-Level 1.0 (DiSEqC – Уровень 1.0)

Выберите эту опцию, если DVB-карта подключена к блоку переключения или мультиплексору с функциями DiSEqC. В этом случае вы можете выбрать одну из четырех комбинаций (положение/опция). Для данного спутника выберите подходящее положение A или B и опцию A или B, соответствующую схеме мультиплексора.
